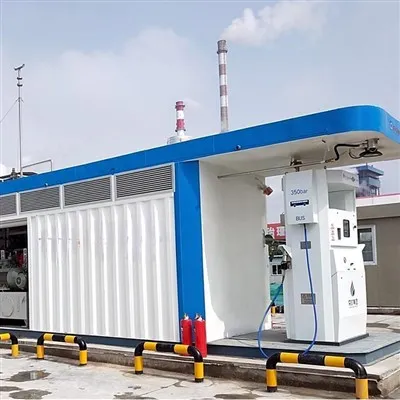

Stasiun pengisian bahan bakar hidrogen adalah tempat yang menyediakan hidrogen untuk kendaraan sel bahan bakar hidrogen, mirip dengan bagaimana stasiun gas tradisional menyediakan bahan bakar untuk kendaraan berbahan bakar. Stasiun hidrogenasi biasanya terdiri dari kolom bongkar hidrogen, skid kompresor, panel kontrol sekuens, kelompok botol penyimpanan hidrogen, mesin hidrogenasi, sistem kontrol stasiun, penukar panas, pendingin, dan peralatan lainnya. Peralatan intinya adalah kompresor hidrogen dan kaleng penyimpanan hidrogen.

Fitur

1. Perlindungan lingkungan: Sebagai sumber energi bersih, hidrogen hanya menghasilkan uap air setelah pembakaran dan tidak menghasilkan polutan apa pun. Pembangunan stasiun pengisian ulang hidrogen membantu mengurangi polusi udara dan emisi gas rumah kaca serta melindungi lingkungan.

2. Efisiensi energi yang tinggi: Kendaraan sel bahan bakar hidrogen memiliki efisiensi energi yang lebih tinggi daripada kendaraan bahan bakar tradisional dan dapat mengurangi konsumsi energi dan emisi gas rumah kaca.

3. Kenyamanan: Stasiun pengisian bahan bakar hidrogen menyediakan metode pasokan energi yang nyaman untuk kendaraan sel bahan bakar hidrogen. Mirip dengan stasiun pengisian bahan bakar tradisional, stasiun pengisian bahan bakar hidrogen dapat dengan cepat mengisi ulang hidrogen dan memperpanjang jarak jelajah kendaraan.

4. Kontrol cerdas: Sistem SCADA stasiun pengisian bahan bakar hidrogen yang matang sepenuhnya mengumpulkan status operasi sistem pembongkaran gas, sistem kompresi, sistem penyimpanan, sistem hidrogenasi, dan sistem udara instrumen untuk mencapai koneksi interaktif yang mulus.

Spesifikasi

Nomor seri	Skala	Konfigurasi umum	Tingkat Tekanan	Tekanan pengisian
1	200kg/hari (12jam)	Kolom pembongkaran hidrogen pengukuran tunggal dengan dua senjata, kompresor 200kg/hari, panel kontrol urutan, grup botol persegi 4-, dan mesin hidrogenasi pengukuran tunggal dengan satu senjata	Tekanan 90MPa	Tekanan 70MPa
2	500kg/hari (12jam)	Kolom pembongkaran hidrogen pengukuran tunggal dengan dua senjata, kompresor 500kg/hari, panel kontrol urutan, grup botol persegi 9-, dan mesin hidrogenasi pengukuran tunggal dengan dua senjata	Tekanan 45MPa	Tekanan 35MPa
3	1000kg/hari (12jam)	Satu kolom pembongkaran hidrogen pengukuran tunggal dengan senjata ganda atau dua kolom pembongkaran hidrogen pengukuran tunggal dengan senjata tunggal, satu kompresor 1000kg/hari atau dua kompresor 500kg/hari, panel kontrol urutan, grup botol persegi 15-, 2 Mesin hidrogenasi pengukuran tunggal dengan senjata ganda	Tekanan 45MPa	Tekanan 35MPa

Elemen Utama Stasiun Hidrogen

Penyimpanan:Hidrogen yang dihasilkan melalui elektrolisis disimpan dalam tangki pada tekanan yang dihasilkan oleh elektroliser.

Kompresor:Peralatan ini meningkatkan tekanan hidrogen yang tersimpan ke tingkat yang diperlukan untuk pengisian bahan bakar kendaraan.

Pemberi:Mengatur pemindahan hidrogen dari tempat penyimpanan ke tangki kendaraan. Terdiri dari unit kontrol pengisian ulang dan selang pengisian ulang.

Bagaimana cara kerja stasiun hidrogen?

Mekanisme operasional stasiun hidrogen sangat mirip dengan stasiun pengisian bensin atau solar konvensional.

Ini terdiri dari fasilitas penyimpanan, kompresor, dan pompa yang menyalurkan hidrogen ke kendaraan. Hidrogen terbarukan dapat dihasilkan baik melalui elektrolisis atau dengan mereformasi gas alam. Produksi dapat terjadi di lokasi di stasiun pengisian bahan bakar itu sendiri, yang dikenal sebagai stasiun hidrogen, atau di lokasi terpisah, yang disebut stasiun hidroline. Dalam kasus stasiun hidroline, hidrogen dapat diangkut baik melalui jaringan pipa gas (disebut sebagai jaringan pipa hidrogen) atau melalui botol hidrogen yang diangkut melalui jalan darat (dikenal sebagai MEGC).

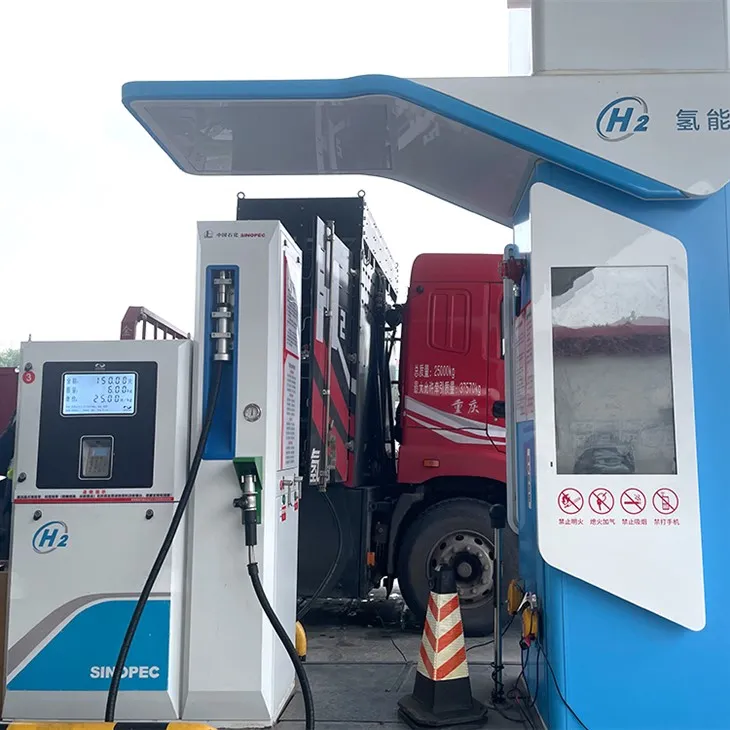

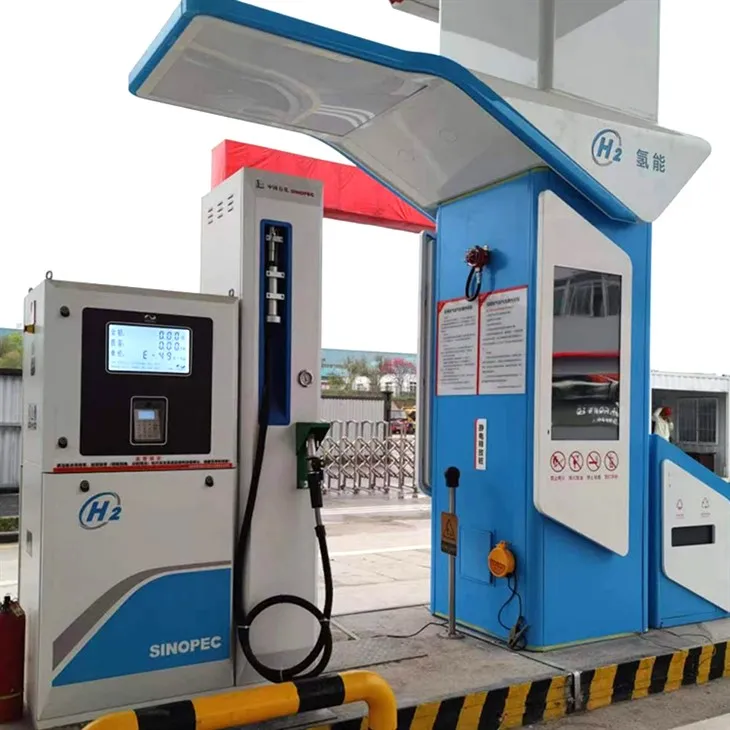

Proses pengisian bahan bakar melibatkan pemompaan hidrogen ke dalam kendaraan melalui dispenser yang mirip dengan yang ditemukan di stasiun pengisian bahan bakar tradisional, meskipun dengan penyesuaian yang disesuaikan dengan sifat fisik hidrogen. Karena hidrogen adalah gas yang sangat mudah menguap yang dipasok pada tekanan tinggi, prosedur ini mengharuskan kendaraan didekatkan ke pompa dan menghubungkan dispenser untuk pengalaman pengisian bahan bakar yang cepat, bersih, dan aman, yang biasanya memakan waktu kurang dari lima menit.
